管線圖一般是指電氣施工圖紙的一種主要是電線纜所經路徑的配管圖，有的還包括橋架線纜溝以及電纜電線的防護，并且圖紙上還注明電線電纜規格型號數量及進出線首尾的接線設備等不知道，是否有幫助。

小管圖紙里有，位置示意圖，標示該管道的大概位置與相鄰關系，然后是管道示意圖，標示了管道從哪里分支或連接，鋪設到哪里與什么連接，安裝有哪些設備設施，深度高程，管徑，管材，長度，位置，與地下其他管線的關系等一些數據，要按照?qǐng)D紙所示進行管道。

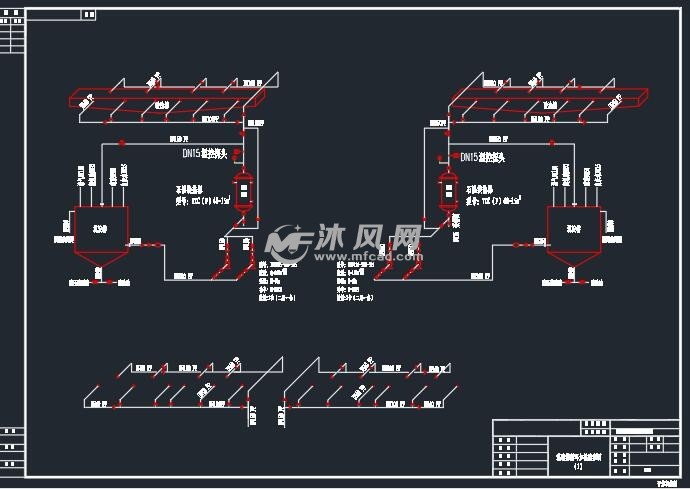

單線圖就是軸測圖，是管道布置的立體構型詳圖，是施工預制管道的依據管道平面布置圖上有雙線圖 lt壓力管道技術 \ lt 壓力管道設計及工程實例 兩個規范上有介紹。

521箭北號即所畫管道坐標方位，要注明南北東西方向522管道單線圖必須有明確清晰的箭頭號及管道焊縫編號對于埋地管道每隔一定距離埋設一個標樁的，必須在管線圖上標示出來，填上樁號，編號方法如下a焊縫。

您好，首先我們知道這是一張管道軸測圖，想要看懂這張圖，并且明確圖中標注所體現的意思，需要參考設計公司給您提供的圖例，大體猜測一下的話應該是這樣1小方框中的內容表示焊縫編號，大方框中的內容表示管道組成件和支撐。

首先用不同顏色和不同圖層分別標示管線，然后在多層管線位置引出一條說明線，分別說明紅色為埋地，綠色為貼地等等，這樣區分清晰易懂。

管線圖中Run是表示管線的高程，進出管的高程run是英文高度的意思，管路圖是用標準所規定的各種圖形符號和代號繪制而成的管路圖示符號包含管線管件閥件聯接等圖示符號和物料代號等組成。

管線圖中F7 G12B17B15的定義需要查設計說明，可能的意思是F7法蘭，序號7 G12 墊片，序號12 B17B15螺栓，序號17，15。

2006版本比較好2004是經典的cad版本，使用起來來流暢，使用的人也多但2004和2006的cad文件格式是一樣的，2006能很好的兼容同時2006有圖紙集功能，且剪切或延伸的時候可以框選2004這個方面功能很弱，特別是延伸或剪切。

CAD畫管線是為了出圖來指導管線施工，上面要有管徑大小長度坡度，有專業的軟件，如天正給排水，鴻業管線等等，需要專業知識和指導才能畫。

J給水，R或M燃?xì)?，Y雨水，W污水，H我暫時沒發現有，DL或L電力，LD路燈，D或TX電信，移動，聯通，國防，P雨水污水。

管道單線圖如何看，必須了解管道的基礎知識，如機械制圖坐標管件等，管道單線圖一般必須知道規格型號，長度標高管件怎么連接等，先看全面，知道管道走向，再看細節工程數據，包括管道設計參數各種尺寸標高和管道標志。

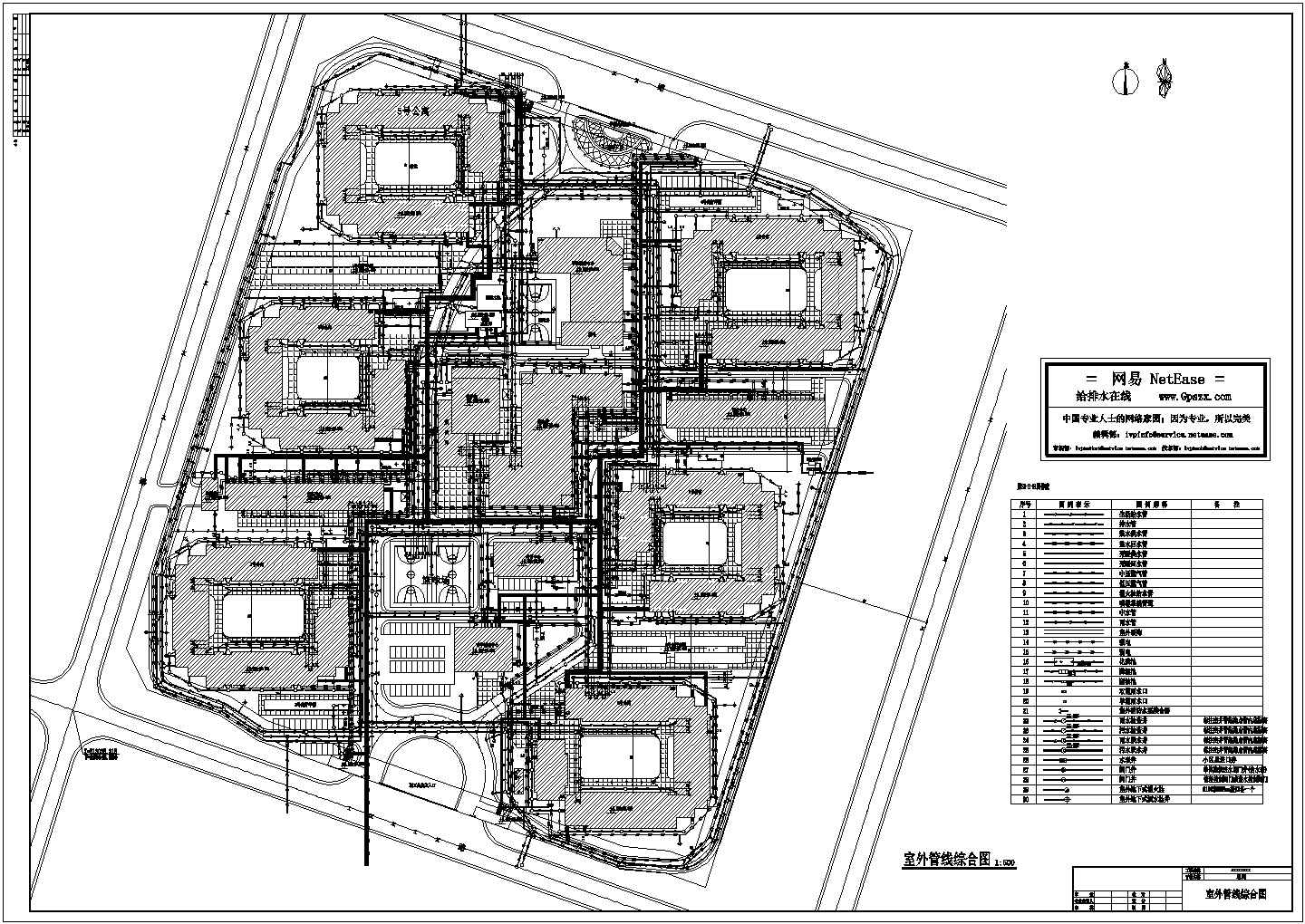

管線圖一般上邊是北那一張圖紙，圖上邊沖正北，也就是雙手拿展開的圖紙二邊，然后面向北站立再對照地形看要會看地形圖，管線在地形上和實地是有一定比例的多參照些地形上的物體，比如房子，路道牙，花壇，樹等等。

要在百度地圖中標記多點并連線，具體步驟如下打開瀏覽器，找到百度地圖，點擊打開它在特定的地圖右邊的工具欄里，點擊使用”標記“的按鈕使用標記的工具，在特定的地圖位置上點擊一下，即可打開”添加標記“的窗口，填寫。

不可以基本上沒有見過公布的，而且這種地下綜合管線圖也是屬于機密。

用管立得將管線圖轉為三維圖的方法如下1工藝管道照片借助CDA軟件完成2將圖紙的參數按比例繪制在是cda模型上3等待完成轉換即可完成，打印三維圖紙。
