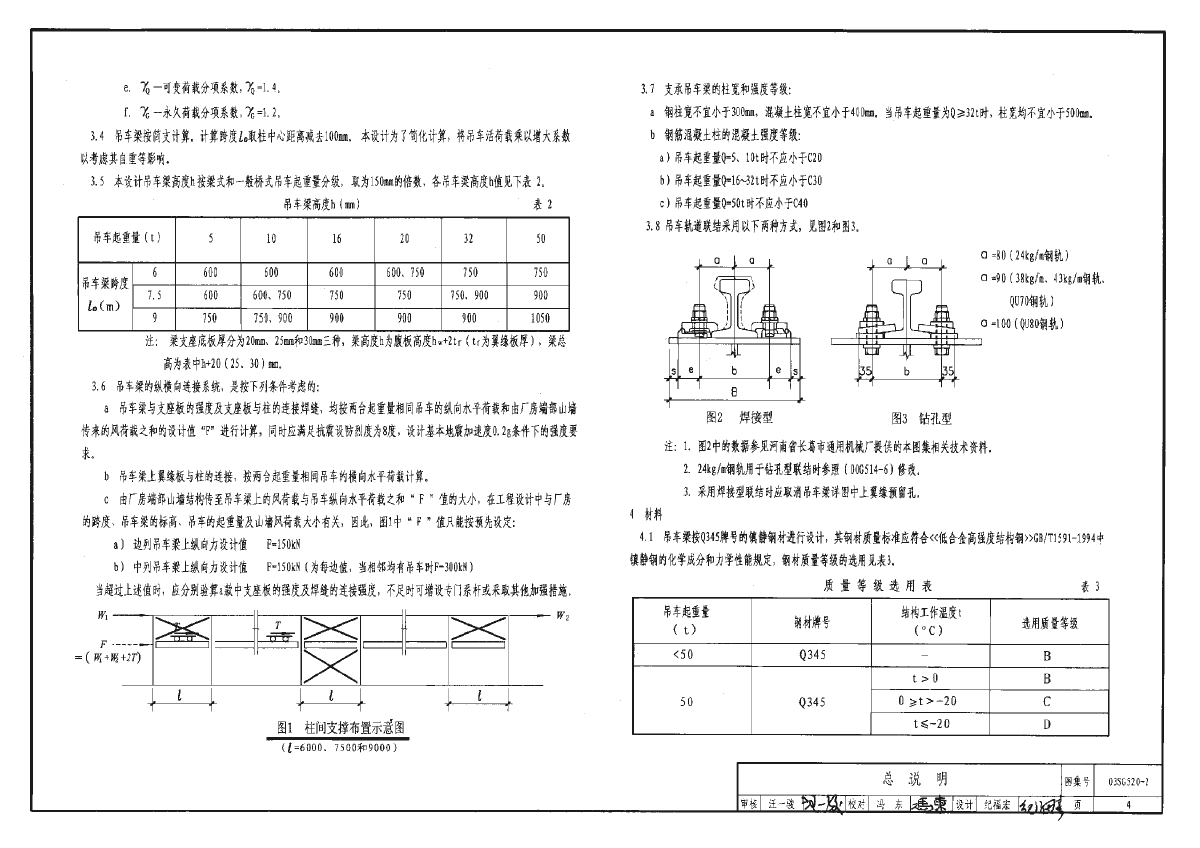

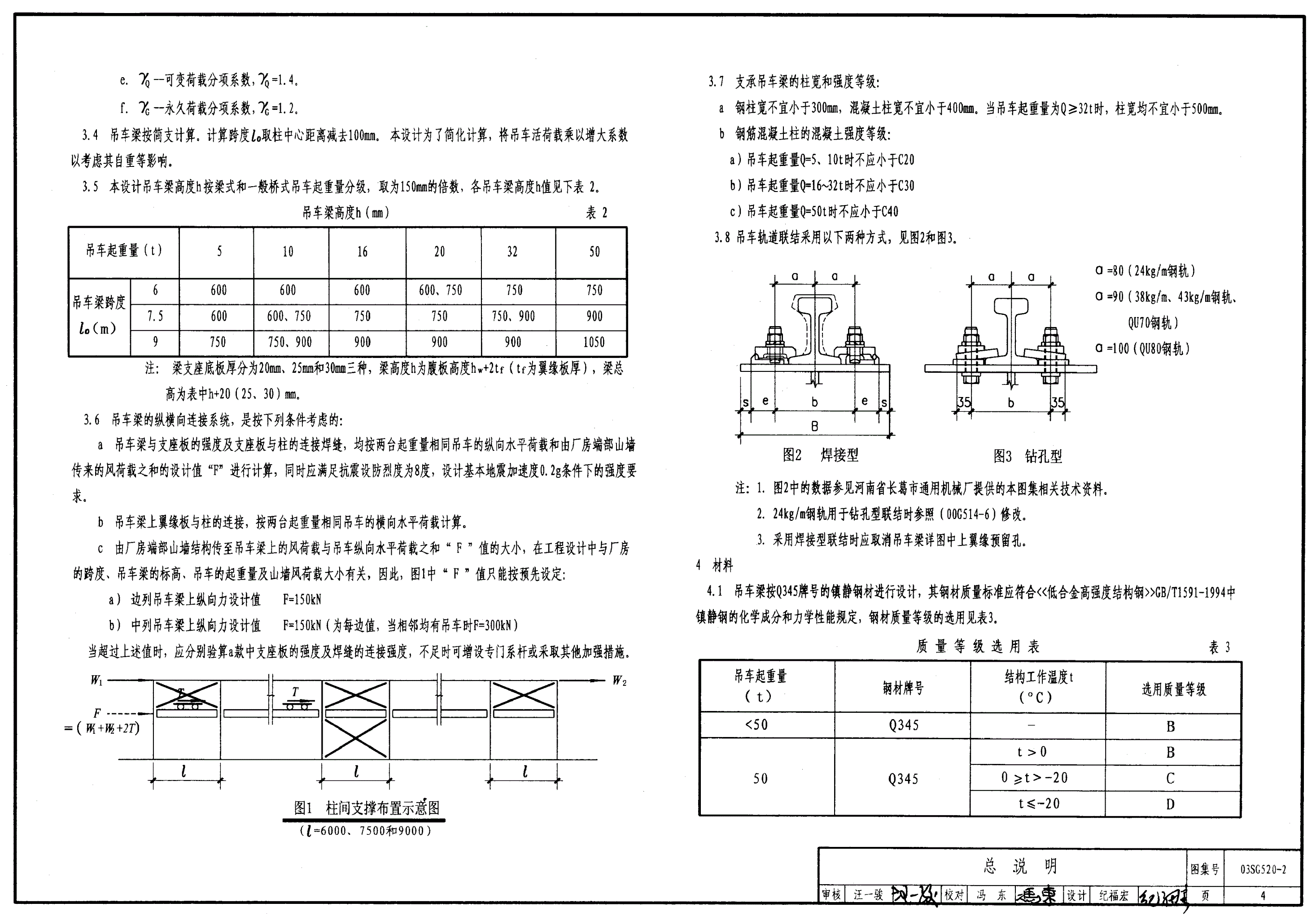

95G323一二 鋼筋砼吊車梁，上傳的不知道是不是你想要的，希望能夠?qū)δ阌兴鶐椭绻胍嚓P(guān)于吊車資料，可以到中華起重網，只需注冊即可免費下載；每個面長度乘以寬度即可，注意，別漏掉任何一個需要刷漆的面；根據圖集04G3231 鋼筋混凝土吊車梁工作級別A6，12米高的吊車梁呈T字形，上面寬500，下面寬180；沒有吊車梁是直接承受動力荷載的，他和牛腿連接不用采用剛性連接，需要加消震措施如果直接焊接上，在疲勞度的影響下焊縫會開裂，所以一般不能焊接，因此沒有圖集是不是因?yàn)槟阒苯雍干狭耍追秸夷懵闊┝耍?3SG5201實腹式鋼吊車梁中輕級工作制A1~A5 Q235鋼 跨度60m75m90m，03SG5202實腹式鋼吊車梁中輕級工作制A1~A5 Q345鋼 跨度60m75m90m，08SG5203鋼吊車梁H型鋼 工作級別A1～A；起重機車擋是安裝在土建梁或鋼結構梁上面的，用來?yè)踝∑鹬貦C(jī)沖出軌道，常用的車擋圖可以參看03SG520鋼吊車梁圖集04G323鋼筋混凝土吊車梁，里面有詳細尺寸，成品圖如下。

貌似沒有13ZJ203，中南標里有13ZG203鋼筋混凝土低樁承臺不過這個網上好像還沒有電子版另外還有11ZJ203種植屋面，13ZJ302 地溝和蓋板，我不知你是要找那本，后面兩本03SG502實腹式鋼吊車梁，除13ZG203外需要其余幾。

如圖，軌道車梁的頂標高應同板頂標高；懸掛吊車的軌道是安裝在屋架下弦節點上的，哪來行車梁只有梁式行車橋式行車才要行車梁，行車梁有標準圖集08SG5203鋼吊車梁圖集，只需按行車臺數跨度起重量及開間柱距選用；無梁樓板150厚現澆空心樓蓋200厚懸臂板1200長以內100厚懸臂板500長以內60厚對于預應力板可適當增加板厚比，而對于荷載較大跨度也較大的板宜適當減小跨厚比3結構構件的撓度限值 1吊車梁手動；GDL9一27不會是GDL9一2Z嗎，后者是鋼吊車梁9m跨度2型中間跨；在03SG520圖集中，我有幾點不明白，望高手解釋下 1 03SG5201中的材質對稱的，一般是吊車梁安裝孔位不一樣 GDLM68S 是指有收縮位的。

根據03SG5201吊車梁圖集中行車梁制作手工電弧焊堿性焊條通常采用E4315碳素鋼焊條，該種焊條為堿性焊條，因堿性焊條藥皮中含有較多的二氟化鈣，在焊接過程中分離出較多電離電位比較高的氟，從而導致電弧穩定性差飛濺多，致使。

吊車梁可以套用圖集的，不用計算，你可以查一下的；吊車梁一般是根據計算得出的高度和吊車型號和柱距有關但標準吊車的吊車梁可以根據圖集查出來，鋼吊車梁和混凝土吊車梁都有圖集 你的跨度21m 屬于非標吊車，圖集里是沒有的需要你自己計算。
