1、1型鋼是由鋼廠按照標準規格軋制而成的鋼材，其斷面形狀如尺寸是定型的，例如角鋼工字鋼槽鋼等鋼結構中型鋼的連接方法焊接鉚接螺栓連接 型鋼的代號及標注2焊接將被連接的型鋼在連接部位加熱使其和焊條熔。

2、第一個圈中90X10110表示某鋼板厚度10mm寬度90mm長度110mm剩下兩個圈中表示焊接符號，上面的焊接符號意思是此型鋼梁上下翼緣需要工廠全熔透焊接圖中半圈是指焊接某部分的意思，那個開口三角形的符號表示全熔透焊接形。

3、如圖所示 圖為一超靜定鋼架的受力示意圖，請畫出該鋼架的彎矩圖和剪力圖利用對稱性，選取半剛架橫梁中間點為滑動支座，用位移法求解只有一個未知量，可以簡單求解注意橫梁的線剛度增加一倍，就可以做半剛架的。

4、一 方法步驟 1確定支反力的大小和方向一般情況心算即可計算出支反力，懸臂式剛架不必先求支反力2求三鉸式剛架的水平反力以中間鉸C的某一邊為分離體3對于主從結構的復雜式剛架，注意“先從后主”的計算。

5、首先，鋼結構就是由型鋼連接而成的結構物，例如鋼梁鋼屋架鋼塔架鋼腳手架等而鋼結構圖就是用來表示鋼結構的圖樣基本的圖例如下各種型鋼的代號及標注 向左轉向右轉 焊縫的圖形符號和輔助符號 向左轉向右轉。

6、根據單跨梁彎矩圖的特征和規律，首先繪制附屬部分的彎矩圖，然后再向基本部分延伸按照多跨靜定梁的傳力特點，附屬部分與基本部分的連接處所受的集中力只對基本部分有作用而對附屬部分沒有影響換句話說，該集中力完全。

7、1先用直線畫出框架的三維結構圖，然后再在垂直直線的面上作出所要用的結構鋼截面延三維直線掃描出所要的結構2先分段畫好各段結構鋼的零件圖，然后通過裝配的方法裝配出框架圖延伸SolidWorks為達索系統Dassault。

8、嚴格來說，你所說的“鋼架詳圖”應該叫“剛架結構詳圖”1剛架結構詳圖，是剛架制作安裝的依據，反映主要內容有剛架整體外形和尺寸，剛架的支座和構造，各部位的截面形式尺寸和構造，剛架各部分之間的連接部位和構造。

9、一以下是鋼結構圖紙中常用符號1GZ鋼柱MZ門柱GZGJZ鋼架柱SQZ山墻柱 2SC水平支撐ZC柱間支撐YC隅撐 3ML門梁，YPL雨棚梁，GLGJL鋼架梁QL墻梁GJ鋼架ML門梁 4YG壓桿。

10、上面截面高度，250為寬度，8和12分別為腹板厚和翼緣厚，一般腹板要薄于翼緣厚度鋼結構就是由型鋼連接而成的結構物，例如鋼梁鋼屋架鋼塔架鋼腳手架等，而鋼結構圖就是用來表示鋼結構的圖樣。

11、彎矩圖畫在桿件的受壓一側在材料力學中是畫在受拉一側軸力圖在水平方向上的軸力的大小為0，只有豎直方向上有希望對你有幫助應該來說本題是學習力學時的最基本題型畫出圖示鋼架的軸力圖 剪力圖和彎矩圖。

12、具有跨越能力較大與鋼橋及鋼筋梁橋相比，可以節省大量鋼材和水泥養護維修費用少外型美觀構造較簡單，有利于廣泛采用等特點3鋼架橋 主要承重結構是梁或板和立柱或豎墻結合在一起的鋼架結構，在豎向荷載作用下。

13、另外有個比較詳細的網址asp？id=983 鋼結構圖一般分為1 基礎布置圖 這個算基礎預埋板和筋板重量2平臺布置圖 這個是主要的重量所在，比較好看懂，也比較好核算。

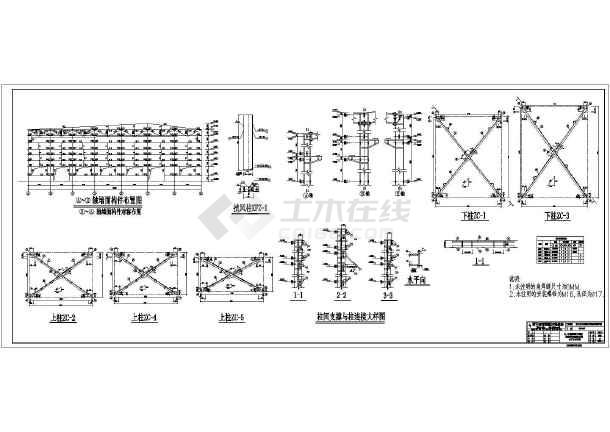

14、XGGXG系桿 ZCSQC柱間支撐 CC屋面垂直支撐 CG撐桿 ATLTXLT拉條 LTWLL屋面檁條 QL墻面檁條 GZGJZ鋼柱 KFZ抗風柱 具體要結合圖紙，符號所在圖紙位置去判斷 以下是鋼結構圖紙中常用符號。

15、XG*系桿，起到控制鋼架平面外穩定的作用GJ*鋼架SC*水平支撐，簡稱水撐XTL 應該是懸挑梁吧。
