插頭左腳接零線，右腳接火線相線，火線和零線可以隨便接注意事項1必須拆除電容器2單相電動機的啟動繞組和工作繞組需一致，就是不分啟動繞組和工作繞組3把變頻器輸出設置最高電壓為220V變頻器節能主要表現在風機水泵的應用上風機泵類負載采用變頻調速后，節電率為20%～60%，這。

用電位器，接線方法是中心抽頭接3 還有兩個線頭接1和4然后2和4短接。

接線圖如圖提示按住Ctrl鍵，同時向下滑動鼠標滾輪可以放大看清圖片變頻器Variablefrequency Drive，VFD是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備變頻器主要由整流交流變直流濾波逆變直流變交流制動單元驅動單元檢測單元微處理單元。

看下面的圖，就能很明白了，4個DI輸入任意選擇一個，模擬量輸入選AI1。

接下來，我們將介紹西門子變頻器接線圖的操作步驟具體來說，它包括以下幾個步驟1接線前準備在接線前，需要確認電源電壓和頻率是否符合變頻器的要求，并檢查接線端子是否緊固2電源接線將電源線連接到變頻器的輸入端子，注意接線正確，避免短路或接反3電動機接線將電動機線連接到變頻器的。

如圖所示，這個是三菱D740的RS485的管腳定義，根據這個定義將3，5腳短接，接到S7200SMART的3腳將4，6腳短接，接到S7200SMART的8腳望采納。

1正轉控制 按下按鈕SB4繼電器KA1線圈得電，KA1的1個常閉觸點斷開，3個常開觸點閉合KA1的常閉觸點斷開使KA2線圈無法得電KA1的3個常開觸點閉合分別鎖定KA1線圈得電短接按鈕SB1和接通STFSD端子STFSD端子接通，相當于STF端子輸入正轉控制信號，變頻器UVW端子輸出正轉電源電壓，驅動電動機。

2繼電器觸點K2斷開，數字輸入DIN2=0，電機為正向運轉繼電器觸點K2閉合，數字輸入DIN2=1，電機為反向運轉參數設置1將參數組P0701設為12將參數組P0702設為123將參數組P1120P1121P1135根據使用工況設定加減速時間4其它必設參數電機銘牌電源電壓等自行設定德國西門子。

L1L2L3接電源，UVW接電機，然后控制端子接一個10VAI10V，就完了。

可以將變頻器啟動端子5串進去，即24V18205再接另一臺的18205 具體接線原理見下面的線路圖。

西門子S7200 plc的接線圖如下圖，所說的是ACDC RLY還是DCDCDC的，一般L+ M是PLC自帶24V輸出電源，輸入端接線時，公共端1M，2M，3M，接電源正負都可以，和輸入端子接的開關構成回路就可以，輸出端也一樣。

B相信號線連接到變頻器的X15端子上，Z相信號線連接到變頻器的X16端子上3將編碼器的電源線和接地線連接到變頻器的相應端子上，編碼器的電源線連接到變頻器的+24V和0V端子上，編碼器的接地線連接到變頻器的PE端子上4確認接線無誤后，打開電源開關，進行調試和測試。

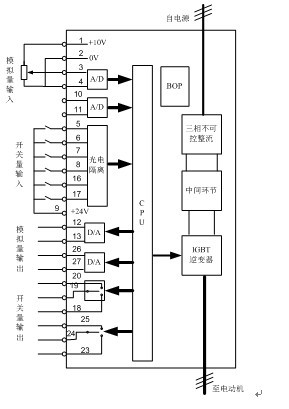

9 和DIN1短接是正轉，9 和DIN2 短接是反轉 9相當于 CM com +10V 0V AIN1+ AIN1 是接電位器可調電阻L1 L2 L3接輸入電源也可以是接L和N輸入 即 380V 220V 這就是西門子MM440變頻器外部接線圖內部參數照變頻器使用說明書修改。

第一步在硬件組態中將卡件信號設置為420MA 第二步，連接現場信號線與卡件線 接線圖。

1若是用PLC輸出的模擬量來控制變頻器可以用電流信號，也可以使用電壓信號接線的話是PLC的模擬IO區的端子12端子輸出電流，13端子輸出電壓，對應接到變頻器的模擬量輸入端就可以2若是將變頻器輸出的模擬量輸入PLC做反饋由于變頻器只能輸出模擬電流信號020mA，而PLC只能接受兩路010V。
