1、消火栓圖例中白色長邊為箱門，黑白交點為門軸面對箱門，門軸在左側為左開門或左手門，門軸在右側為右開門或右手門。

2、按圖例，和室內消火栓不是消火栓箱表示方式一樣，就是涂黑的部分不同就是一個圓圈，一個45度斜線，涂黑一半室外消火栓是設置在建筑物外面消防給水管網上的供水設施，主要供消防車從市政給水管網或室外消防給水管網取水。

3、正對著消火栓箱箱門位置，門軸在左側的，向左開門的就是左開門，向右開門的，門軸在右側的，就是右開門的消防箱是左開門還是右開門應該根據以方便接駁消防水帶而有利于滅火操作的原則比如消防箱左邊才是滅火目標建筑體。

4、試驗消火栓要這樣畫在標準圖上，多一個壓力表，最高處設一個帶閥門的排氣閥即可中間斜杠，半邊涂黑填充，要采用硬線連接通常系統圖是圓圈加45°斜杠消火栓按鈕是用于直接啟動消防泵而設置的而手動報警按鈕是用于。

5、雙栓消火栓的圖標是一個長方形的框，對角線形成四個三角，小的兩個三角是黑色，大的兩個是白色的就是，也就是短邊是2個黑色的三角，長邊是白色的三角就是雙栓消火栓。

6、依次從你下面截圖的開始是煙感，防火門監控模塊，正壓送風口模塊，手動報警按鈕帶電話插孔，聲光報警器，消防廣播和消火栓按鈕。

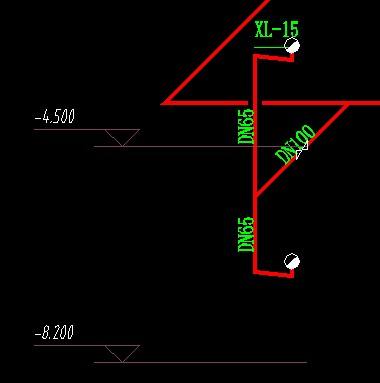

7、室內消火栓，平面圖上，一個長方形框，畫對角線，實體填充分出來的一半系統圖，一個圓，畫45°斜線，分為2，實體填充一半總平面圖上，是系統圖的圖例，加丁字形底座。

8、這是自動報警的系統圖，不同的設計者可能選用不同的圖例表示方法，根據設計說明圖例等去確定，一般帶電話插孔的是手動報警按鈕，從此系統圖局部看應該是消火栓箱處設置消火栓按鈕下面的雙圓圖例和帶電話插孔的手動報警按鈕。

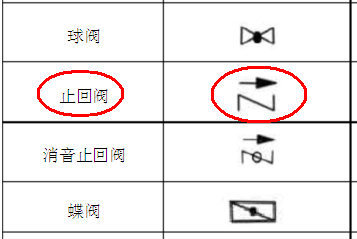

9、消防管道上的這個圖例表示切斷閥，閥門形式應當是蝶閥。

10、室內消火栓一般有三種表現形式，單口室內消火栓用一個圓圈里面半邊黑色表示，雙口室內消火栓用一個圓圈里面分成四份分別用黑白兩色分別標出，平時建筑施工圖中用一個方塊分成對角兩份一邊黑色一邊白色表示在平面圖紙中室內消火栓。

11、可以通過以下方法在CAD中畫一個消火栓的標識，具體的步驟如下1打開一個CAD文檔，先點擊左邊的矩形畫圖工具，畫一個矩形，如下2然后點擊直線畫圖工具，在矩形內畫一條對角線，如下3然后點擊畫圓工具在其中一個。

12、一消防圖例二消防，原指消除防患，即預防和解決人們在生活工作學習過程中遇到的人為與自然偶然災害的總稱消防，現在一般指撲滅火災滅火與防火亦指滅火防火人員郭孝成浙江光復記“衛隊及巡警。

13、使消火栓出口壓力低于05mpa的末端試水裝置是安裝于自動噴水滅火系統的報警閥系統管路的最不利點每套報警閥所控制的最高部位的最遠點的圖例都是顯示平面和系統兩種圖例，因為平面圖和系統圖是不一樣的表示方法的。

14、雙向型蝶閥這個圖例就是蝶閥的圖例，不過一般圖紙有說明，消防管道蝶閥需要雙向型的閥門，所以是雙向型蝶閥。

15、是室內消火栓箱，白的那面是箱門的開啟方向 單栓既不是裝在白的也不是裝在黑的一面，而是差不多箱體正中位置吧，其安裝應能保證消防火栓箱門能關閉，栓口軸線應與墻面垂直。

16、2水泵接合器應設在室外便于消防車使用的地點，且距室外消火栓或消防水池的距離不宜小于15m，并不宜大于40m3消防水泵接合器永久性固定標志應能識別其所對應的消防給水系統或水滅火系統，當有分區時應有分區標識4。
